HP LaserJet Pro M1536 ремонт автоподатчика (АДФ)

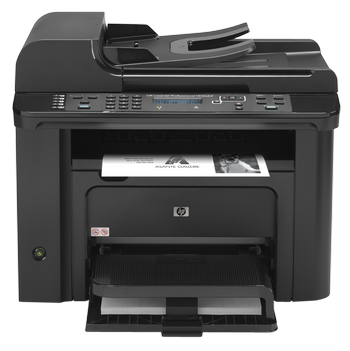

HP m1536 Податчик: нет подачи, перезагрузитеАппарат  HP LaserJet Pro M1536 пришел на смену HP LaserJet  M1522. Аппарат избавился от недостатка предыдущей модели (HP LaserJet  M1522), связанного с массовым выходом из строя плат форматирования, но приобрел другие. Стремясь снизить себестоимость, компания HP изменила конструкцию блока АДФ. Новый блок АДФ  HP 1536 теперь вмещает всего 20 листов бумаги, (против 50 листов у HP M1522). Также изменения коснулись и роликов захвата и протяжки бумаги АДФ: они значительно уменьшились в диаметре, что сказалось на их ресурсе и в целом снизило надежность захвата и протяжки бумаги через блок.  Основной недоработкой  блока АДФ в HP m1536 является способ соединения блока с платой форматора. В отличии от предыдущих моделей аппаратов, где АДФ соединялся с форматором посредством пучка проводов в толстом защитном кожухе, соединение в HP M1536 происходит с помощью тонкого шлейфа,  который после непродолжительного использования просто надрывается.

При выходе из строя шлейфа АДФ (FF-M1536) возможны следующие неисправности:

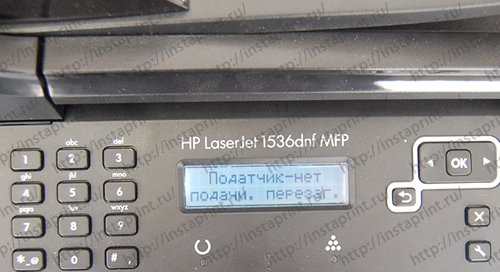

1) При старте сканирования или копирования аппарат пару раз дергает двигателем и  выводит на дисплее ошибку "Податчик: нет подачи, перезагрузите"
2) Аппарат не реагирует на установку в АДФ бумаги.

Из данной ситуации возможны два выхода:
1) Приобрести шлейф FF-M1536  и заменить его. Недостатком данного способа решения проблемы является то, что после непродолжительного использования ситуация с обрывом шлейфа повториться.
2) Починить  надорванный шлейф и  провести небольшую конструктивную доработку, направленную на повышение его износостойкости.

Именно о втором способе и пойдет речь в данной статье.

Для ремонта  шлейфа FF-M1536 для HP LaserJet Pro M1536 понадобятся следующие инструменты и материалы:
1)  Шестигранная отвертка (стандартная, как для струйных принтеров HP)
2) Крестовая отвертка
3) Провод МГТФ сечением 0,03. Провод имеет повышенную износостойкость к истиранию.
4) Термоусадочная трубка.
4) Качественный  флюс для пайки, например EFD 6-412-A Flux Plus
5) Маломощный паяльник и мягкий припой  для низкотемпературной пайки

Описывать разбор аппарата не будем ввиду того, что статья ориентирована на  мастеров по ремонту оргтехники (а для  мастера разбор аппарата не является технически сложной задачей).

Ремонт шлейфа для  HP LaserJet Pro M1536.

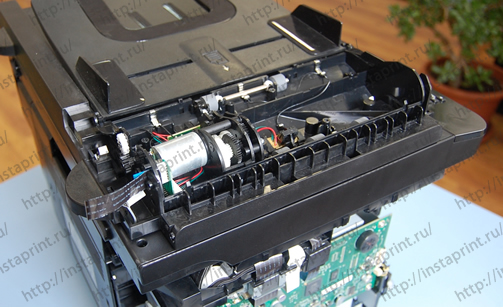

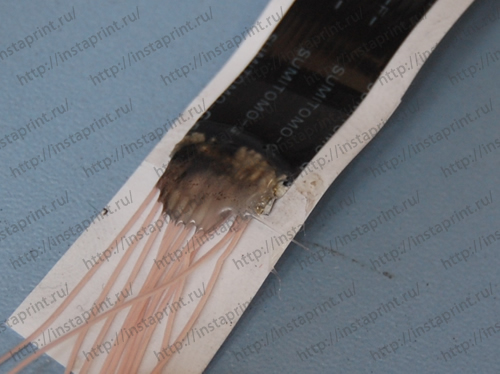

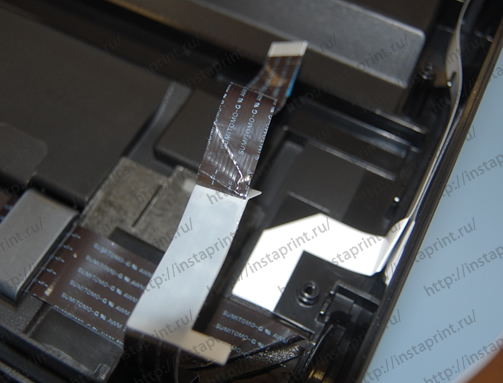

После разбора аппарата на шлейфе АФД отчетливо видны следы механического воздействия. Фактически ремонт и модернизация шлейфа сводится к замене поврежденных дорожек проводом МГТФ. После того, как шлейф извлечен из аппарата, отрезаем от него участок длиной около 10 см, который наиболее подвержен механической деформации. Оставшиеся   концы шлейфа сверху зачищаем примерно на 2мм и соединяем между собой проводом МГТФ.  Шлейф имеет довольно толстые дорожки, что позволяет провести  соединение проводом аккуратно и без риска замыкания дорожек между собой.


Места соединения шлейфа с проводом заливаем тонким слоем клея из термоклеевого пистолета. Излишки клея аккуратно срезаем канцелярским ножом. Клей необходим, чтобы придать дополнительную механическую прочность соединению и защитить от возможных замыканий дорожек при деформации кабеля во время монтажа.



Внимание!

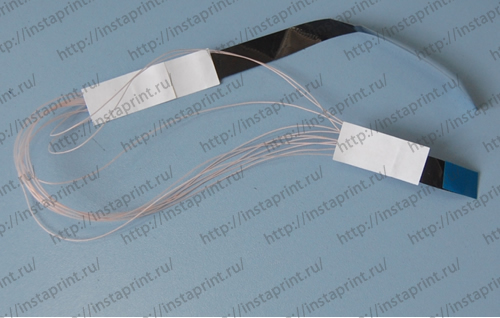

до того, как наносить клей, обязательно прозвоните шлейф на возможное замыкание или обрыв дорожек. Должно получиться примерно как на фотографии слева.

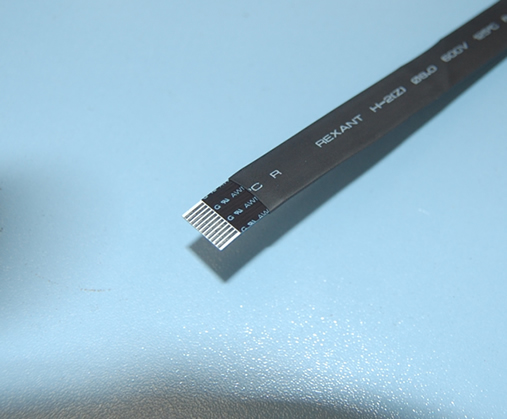

Для того, чтобы защитить провода от механического воздействия, необходимо заключить получившийся шлейф в термоусадочную трубку.  Использование при восстановлении шлейфа  провода МГТФ и термоусадочной трубки позволяет добиться более высокой износостойкости.
