Инструкция по замене ленты переноса на HP CP1215/CP1525

Новая линейка цветных лазерных принтеров HP, пришедшая на смену HP clj1600/2605, претерпела значительные конструктивные изменения. Прежде всего, изменилась загрузка картриджей в аппарат: теперь они укладываются в горизонтальный выдвижной лоток, что позволило уменьшить высоту принтера почти вдвое.  Для того, чтобы уменьшить аппарат, инженерам HP пришлось упрятать ленту переноса изображения вглубь принтера. У многих мастеров  извлечение ленты переноса для ее замены  вызывает затруднение ввиду того, что лента переноса извлекается не типичным способом.
Для замены ленты переноса необходимо снять кожух аппарата (всего несколько шурупов и гора защелок).


После снятия кожуха необходимо извлечь из принтера кассету с тонером. Для этого выдвигаем кассету с картриджами и с левой стороны отщелкиваем ограничитель.

С правой стороны тоже отщелкиваем ограничитель.

Теперь кассету можно извлечь из принтера

Сбоку принтера отсоединяем провода, соединяющие  ленту переноса c платой DC контроллера.

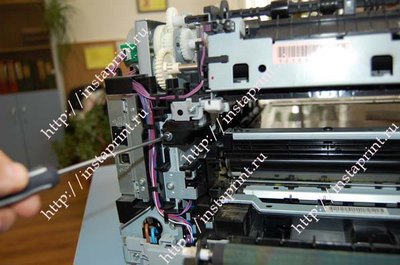

Сзади принтера снимаем фиксирующую деталь, для этого откручиваем шуруп и

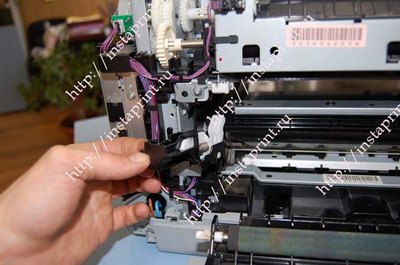

извлекаем деталь.

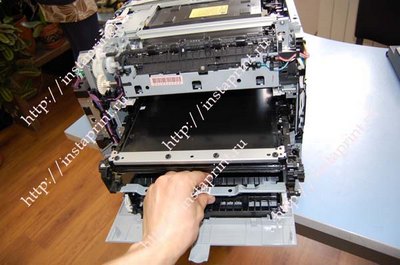

Далее вытаскиваем ленту переноса, для этого немного приподнимаем ленту переноса и тянем ее на себя.

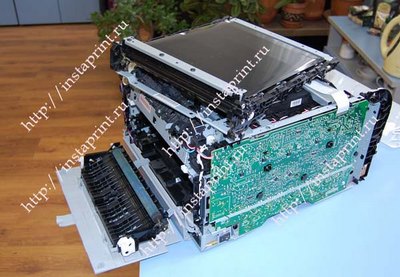

Аппарат со снятой лентой переноса.


Эта инструкция с небольшими отклонениями подходит для всех принтеров HP, использующих горизонтальную установку картриджей через выдвигающийся лоток.
